歡迎訪問東營市藍(lán)天塑膠有限公司官方網(wǎng)站!
15288887177
熱收縮纏繞帶系列是為埋地及架空鋼質(zhì)管道及保溫外防面而設(shè)計制造的熱縮型防腐帶材,主要用于鋼管彎曲部位纏繞包覆防腐處理和管道防腐層破損修復(fù),也可用于整根鋼管的纏繞包覆防腐處理及補(bǔ)口防腐處理。它是由輻射交聯(lián)聚烯烴基材和特種密封熱熔膠復(fù)合而成,特種密封熱熔膠與聚乙烯基材、鋼管表面及固體環(huán)氧涂層可形成良好的粘接。

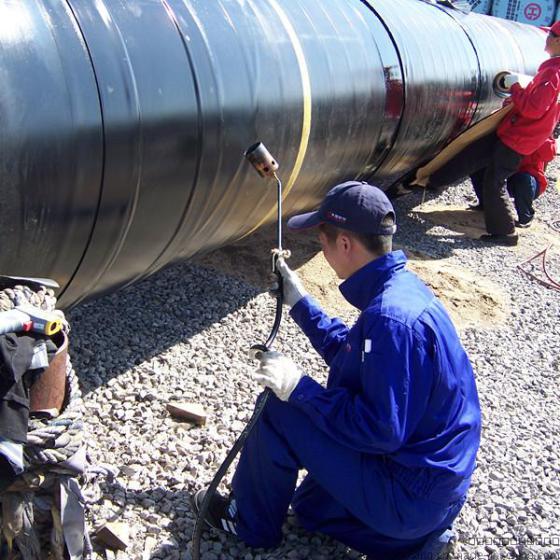

在施工時,首先將管道預(yù)熱,用機(jī)器或手工纏繞在處理過的管道上,保證搭接寬度不小于25mm,均勻加熱帶材,帶材在徑向方向均勻收縮,同時熱熔膠熔化。填充和包覆在管道上,形成牢固連續(xù)的管道外防腐層,可以抵抗土壤應(yīng)力,抗靜水壓力,抗陰極剝離,抗化學(xué)腐蝕和霉菌侵蝕等多種腐蝕行為,為鋼制管道提供長期、有效的保護(hù)。
熱收縮纏繞帶應(yīng)用指南(執(zhí)行標(biāo)準(zhǔn):SY/T0413-2002及EN12008)
運(yùn)行溫度 | 70℃ |
適用外防腐涂層 | PE,FBE,PP |
鋼管預(yù)熱溫度 | 75℃ |
推薦除銹等級 | Sa2.5、St3.0 |
熱收縮纏繞帶的規(guī)格
產(chǎn)品可以應(yīng)用于管徑介于DN25-DN2000之間的所有鋼管?;暮穸葟?.0到2.0mm,膠層厚度從0.8-2.0mm。
熱收縮纏繞帶的性能指標(biāo)
性能 |
測試方法 |
典型值 |
底漆 |
|
|
固體含量(%) |
GB/T1728 |
99.5 |
陰極剝離(65℃,48h)mm |
Q/SY GJX0113-2007(附錄D) |
8 |
基材 |
|
|
拉伸強(qiáng)度Mpa |
GB/T1040-92 |
18 |
斷裂伸長率% |
GB/T1040-92 |
550 |
介電強(qiáng)度MV/m |
GB/1408.1-99 |
28 |
體積電阻率Ω·m |
GB/T1410-89 |
4.0×1015 |
吸水率% |
ASTM D570 |
0.02% |
熱老化(150℃,21天) |
GB/T1040-92 |
|
拉伸強(qiáng)度Mpa |
|
18 |
斷裂伸長率% |
|
480 |
耐紫外線老化 |
EN12068 |
|
斷裂伸長率% |
|
480 |
熱熔膠 |
|
|
軟化點(diǎn)℃ |
GB/T4507-85 |
110 |
纏繞帶 |
|
|
剝離強(qiáng)度 |
GB/T2792-98 |
|
對鋼 N/cm |
|
95 |
對底漆鋼 N/cm |
|
120 |
對PE N/cm |
|
