歡迎訪問東營市藍天塑膠有限公司官方網(wǎng)站!
15288887177
熱縮套系列產(chǎn)品是為埋地及架空鋼質(zhì)管道焊口的防腐和保溫管道的保溫補口而設計,也可用于管道法蘭連接部位、鎖箍部位的密封防腐。
它是由輻射交聯(lián)聚烯烴基材和特種密封熱熔膠復合而成,特種密封熱熔膠與聚乙烯基材、鋼管表面及固體環(huán)氧涂層可形成良好的粘接。

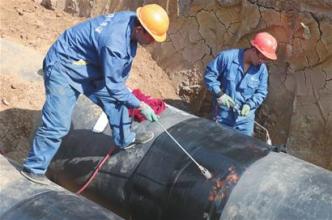

熱收縮套在加熱安裝時,基材在徑向收縮的同時,內(nèi)部復合膠層熔化,緊緊地包覆在補口上,與基材一起在管道外形成了一個牢固的防腐體,具有優(yōu)異的耐磨損、耐腐蝕、抗沖擊及良好的抗紫外線和光老化性能。
熱縮套的應用指南(執(zhí)行標準:SY/T0413-2002及EN12008)
TS50(mastic) | TS60 | TS80 | |
運行溫度 | 60℃ | 70℃ | 85℃ |
適用外防腐涂層 | PE,FBE,PP或鋼 | PE,FBE,PP | PE,FBE,PP |
鋼管預熱溫度 | 60℃ | 75℃ | 85℃ |
推薦除銹等級 | Sa2.5、St3.0 | Sa2.5、St3.0 | Sa2.5、St3.0 |
熱縮套的規(guī)格
產(chǎn)品可以應用于管徑介于DN25-DN2000之間的所有鋼管?;暮穸葟?.0到2.0mm,膠層厚度從
0.8-2.0mm。
熱縮套的性能指標
性能 | 測試方法 | 典型值 | 典型值 |
WSS50(mastic) | WSS60 | ||
底漆 | |||
固體含量(%) | GB/T1728 | 99.5 | 99.5 |
陰極剝離(65℃,48h)mm | Q/SY GJX0113-2007(附錄D) | 8 | 8 |
基材 | |||
拉伸強度Mpa | GB/T1040-92 | 18 | 19 |
斷裂伸長率% | GB/T1040-92 | 500 | 550 |
介電強度MV/m | GB/1408.1-99 | 28 | 28 |
體積電阻率Ω·m | GB/T1410-89 | 4.0×1015 | 4.0×1015 |
吸水率% | ASTM D570 | 0.02% | 0.02% |
熱老化(150℃,21天) | GB/T1040-92 | ||
拉伸強度Mpa | 17 | 18 | |
斷裂伸長率% | 450 | 480 | |
耐紫外線老化 | EN12068 | ||
斷裂伸長率% | 440 | 480 | |
熱熔膠 | |||
軟化點℃ | GB/T4507-85 | 78 | 114 |
熱縮套 | |||
剝離強度 | GB/T2792-98 | ||
對底漆鋼 N/cm | 70 | 160 | |
對PE N/cm | 70 | 80 | |
陰極剝離(70℃,30d)mm | SY/T 0413-2002 | / | 10 |
熱水浸泡 | ASTMD870-2002 | 在試驗條件下沒有分層、沒有水侵蝕痕跡 | 在試驗條件下沒有分層、沒有水侵蝕痕跡 |
