一、產(chǎn)品說(shuō)明及用途：

        本產(chǎn)品由基帶和定型膠兩部分組成?；鶐в帽]無(wú)紡氈浸漬環(huán)氧煤瀝青基材膠，再經(jīng)分切、收卷、脫油制成，按厚度分為GH401加強(qiáng)級(jí)（0.4mm）、GH402特加強(qiáng)級(jí)（0.6mm）和GH403特加強(qiáng)級(jí)（0.8mm）三種，可根據(jù)用戶要求分切寬度。定型膠由分裝的甲、乙組分組成，按使用溫度分為常溫型（氣溫5℃以上使用）、低溫型（在5℃--8℃使用）和超低溫型（0℃--25℃使用）三種。本產(chǎn)品出廠時(shí)基帶和定型膠配套供應(yīng)，施工時(shí)定型膠甲、乙組份等量混合，再按定型膠/基帶/定型膠的結(jié)構(gòu)纏在鋼管表面，靜置自然固化后形成環(huán)氧煤瀝青防腐層。適用于埋地和水下鋼質(zhì)輸油、天然氣、自來(lái)水、供熱管道的外壁防腐，也適用于鋼質(zhì)貯罐罐底及污水池、屋頂防水層、衛(wèi)生間、浴室、地下室等混凝土結(jié)構(gòu)的防水和防滲漏。

二、產(chǎn)品特點(diǎn)

1、本產(chǎn)品為無(wú)溶劑型環(huán)保產(chǎn)品，即基帶和定型膠均不含揮發(fā)性溶劑，安全、防火并有效保護(hù)環(huán)境和施工人員健康。

2、冷纏帶基材選用丙綸無(wú)紡氈，該材料是機(jī)械強(qiáng)度高、耐腐蝕性很好的新型合成纖維，而且表面不含蠟、厚度均勻，故防腐層表面平整、粘結(jié)緊密、針孔少、電性能和防腐性能優(yōu)良。

3、定型膠為無(wú)溶劑型快干配方，防腐層固化速度快，又按季節(jié)分為常溫型、低溫型和超低溫型兩種，故可全年正常施工，緩解了冬季施工難題。

4、施工方便、快捷，一次纏繞即可達(dá)到中國(guó)石油天然氣行業(yè)標(biāo)準(zhǔn)SY/T 0447-96要求的加強(qiáng)級(jí)或特加強(qiáng)級(jí)防腐層所要求的厚度和電火花檢漏電壓，比原來(lái)使用環(huán)氧煤瀝青漆加玻璃布組合成的同等防腐層省工、方便、快捷。

5、環(huán)氧煤瀝青冷纏帶使環(huán)氧煤瀝青防腐層的施工進(jìn)入工廠化予制加工，有效地提高了施工質(zhì)量和速度，為這類價(jià)格低廉、壽命長(zhǎng)久、防腐性能優(yōu)良的環(huán)氧煤瀝青玻璃鋼防腐層開拓了使用范疇。

三、技術(shù)指標(biāo)

執(zhí)行標(biāo)準(zhǔn)：SY/T0447-96 序號(hào) 項(xiàng)目名稱 單位 指標(biāo) 備注

1. 顏色及外觀 黑色有光 基帶幅寬齊全，配裝形式多樣，也可按客戶需求生產(chǎn)

2. 表干時(shí)間（在25 °C條件下） H ≤4 ， 全干時(shí)間（在25度條件下） H ≤16

3. 厚度 mm 加強(qiáng)級(jí) ≥0.4 特加強(qiáng)級(jí) ≥0.6

4. 電火花檢測(cè) kv 加強(qiáng)級(jí)(0.4mm) ≥2.5, 特加強(qiáng)級(jí)（0.6mm） ≥3.0, 特加強(qiáng)級(jí)（0.8mm） ≥5.0,

5 .180度剝離粘結(jié)力 N/cm 常溫膠20不變 低溫膠12不變 ，超低溫膠5不變。

6. 抗沖擊 kg。cm ≥50

7 .介電強(qiáng)度 MV/m ≥20

8 .體積電阻率 Ω。m ≥1×1010

9 .水蒸氣透過率（24h） mg/cm2 ＜0.43

10 使用溫度 °C ≥5

四、使用方法：　　

1、表面處理。鋼材表面清除油污，建議采用拋丸或噴砂除銹至低達(dá)到GB/T 8923的Sa 2級(jí)，建議達(dá)到Sa 2 1/2級(jí)。施工條件受限制時(shí)，也可采用手工或動(dòng)力工具除銹至St 3級(jí)。鋼表面處理合格后，必須在返銹前盡快涂漆。混凝土表面應(yīng)干透(表層含水小于6%)，清除表面疏松物質(zhì)，呈現(xiàn)平整堅(jiān)實(shí)的表面。

2、配定型膠。先將甲、乙組份分別攪勻，然后按甲組份 : 乙組份＝1 : 1（重量比），充分混合后立即使用。定型膠使用快干固化劑，固化速度快但使用期較短，因此配好后夏季必須在1h內(nèi)用完，冬季應(yīng)在2h內(nèi)用完。施工時(shí)應(yīng)現(xiàn)配現(xiàn)用，以免造成在配料桶內(nèi)凝固，無(wú)法使用。施工時(shí)環(huán)境氣溫在5℃以上，應(yīng)使用常溫定型膠（在5℃以下不宜使用，因涂后固化時(shí)間太長(zhǎng)，影響施工進(jìn)度），環(huán)境氣溫在5℃以下，應(yīng)使用低溫定型膠（5℃以上不可使用，否則固化速度太快，配好的定型膠易在桶內(nèi)凝固，無(wú)法使用，而且涂層表面易出現(xiàn)氣泡，影響質(zhì)量）。

3、焊縫打膩?zhàn)印Ｈ缬龊缚p高度高于鋼管表面2mm及兩塊鋼板搭接的特殊情況，應(yīng)對(duì)焊縫兩側(cè)及鋼板搭接處打膩?zhàn)有纬晒饣^渡面，對(duì)混凝土表面的凹坑，也應(yīng)打膩?zhàn)幽ㄆ?。膩?zhàn)佑膳浜玫亩ㄐ湍z約加兩倍重量的滑石粉調(diào)勻制成，應(yīng)現(xiàn)調(diào)現(xiàn)用，調(diào)好后在2h內(nèi)用完。

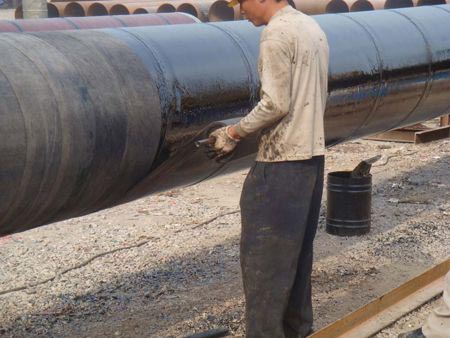

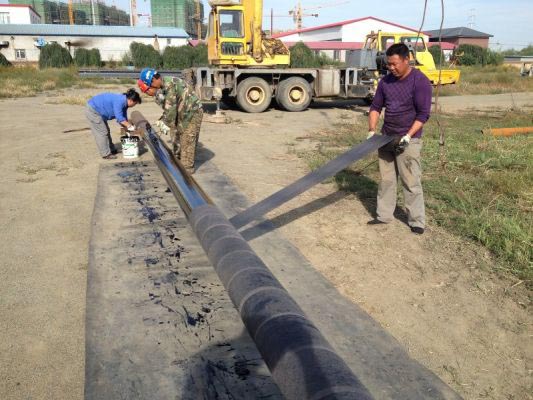

4、涂膠和纏帶。涂膠前鋼表面必須干燥，要求涂膠量足、不得漏涂，涂膠后立即纏基帶，搭接寬度10-20mm，必須拉緊，使接觸緊密，表面平整無(wú)鼓包，部份膠液從帶面滲出（否則表明涂膠量不足），纏帶后立即在帶上再均勻涂刷一層定型膠。每天工作結(jié)束后，可用我公司配套供應(yīng)的稀釋劑清洗涂刷工具，稀釋劑用后濾去雜物，可再次使用，但必須密閉存放。

注：本產(chǎn)品分加強(qiáng)級(jí)；特加強(qiáng)級(jí)；特加強(qiáng)加厚級(jí)三種，在選擇不同級(jí)別的防腐要求時(shí)本公司配備不同的定型膠和冷纏帶。如需達(dá)到特加強(qiáng)加厚級(jí)0.8mm厚則需要在面上多涂刷幾道定型膠，而不是多纏幾道冷纏帶，因?yàn)?.8mm厚的冷纏帶較厚定型膠滲透不過來(lái)所以0.8mm厚的冷纏帶搭接處也必須要涂刷定型膠。

(注：因氣溫低定型膠稠度比較大所以在施工時(shí)應(yīng)加熱使用或者摻稀釋劑使用，但是如果摻了稀釋劑使膠的固體含量減少了要多刷幾遍否則厚度達(dá)不到要求)此產(chǎn)品冬季溫度低使用時(shí)固化時(shí)間會(huì)隨氣溫高低而取決固化時(shí)間的長(zhǎng)短，在零度得情況下一般固化是4天左右。

5、檢漏和補(bǔ)漏。防腐層纏后靜置自干，至少8h內(nèi)保持不淋雨、不泡水。待防腐層實(shí)干后，用電火花檢漏儀，按中國(guó)石油天然氣行業(yè)標(biāo)準(zhǔn)SY/T 0447－96所規(guī)定的檢漏電壓，即：對(duì)加強(qiáng)級(jí)（0.4mm）用2500V，對(duì)特加強(qiáng)級(jí)（0.6mm）用3000V, 對(duì)特加強(qiáng)級(jí)（0.8mm）用5000V檢查因涂膠不均勻 或漏涂而形成的少量針孔，并對(duì)出現(xiàn)針孔處用粉筆圈出記號(hào)并盡快涂定型膠補(bǔ)漏。如要求對(duì)防腐層用更高的檢漏電壓，可在防腐層實(shí)干后加涂1～2層定型膠或環(huán)氧煤瀝青面漆。

6、質(zhì)量檢驗(yàn)。按SY/T 0447－96規(guī)定的條件和方法，進(jìn)行外觀、厚度、漏點(diǎn)和粘結(jié)力檢查。

五、注意事項(xiàng)

1、必須配套使用我公司供應(yīng)的基帶、定型膠（包括甲、乙組份）。

2、每箱內(nèi)的定型膠配套數(shù)量?jī)H為按定型膠/基帶/定型膠標(biāo)準(zhǔn)結(jié)構(gòu)施工的正常用量。

3、運(yùn)輸時(shí)應(yīng)輕裝輕卸，紙箱正置，防止雨淋，避免日光曝曬。

4、貯存時(shí)應(yīng)保持原包裝，存放于陰涼、干燥、通風(fēng)、鄰近無(wú)火源的倉(cāng)庫(kù)內(nèi)，可以碼放4層，貯存期半年。

聲明：本說(shuō)明書是根據(jù)我公司的試驗(yàn)和使用中積累的經(jīng)驗(yàn)編制的，可作為施工參考。用戶必須遵守國(guó)家相關(guān)管理部門規(guī)定的各種安全、環(huán)保、質(zhì)量和標(biāo)準(zhǔn)。本產(chǎn)品只適用于指定用途，對(duì)指定的用途以外和我公司不了解情況下進(jìn)行的施工，我公司只保證產(chǎn)品本身質(zhì)量，其它方面的問題恕不負(fù)責(zé)。對(duì)本說(shuō)明書，我公司有權(quán)在未通知的情況下修改，其內(nèi)容以新版本為準(zhǔn)。
