輻射交聯(lián)聚乙烯熱收縮帶施工分析
文章出處:本站 人氣:發(fā)表時(shí)間:2018-10-31 00:27:46

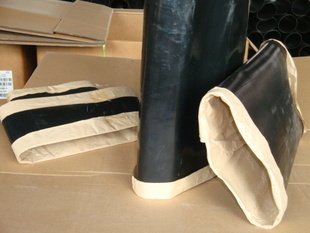

輻射交聯(lián)聚乙烯熱收縮帶施工分析
1.補(bǔ)口表面處理
鋼管焊接完成后,清除焊縫及其附近的毛刺、焊渣、飛濺物、焊瘤以及補(bǔ)口搭接部位防腐層上的污物、泥土等,油性污物應(yīng)用溶劑擦拭,清除干凈。
2.噴砂除銹
在進(jìn)行噴砂除銹前,應(yīng)將補(bǔ)口部位的鋼管表面預(yù)熱至露點(diǎn)以上至少3℃,并使鋼管表面保持干燥。對(duì)補(bǔ)口部位鋼管表面進(jìn)行噴砂處理,鋼管表面質(zhì)量達(dá)到Sa2.5級(jí)。除銹后隨即將鋼管表面灰塵清除干凈。表面處理后,應(yīng)在 2h以內(nèi)進(jìn)行補(bǔ)口安裝作業(yè)。
3.表面預(yù)熱
預(yù)熱前,先將補(bǔ)口部位鋼管表面的浮塵徹底除盡,并在PE表面做好定位標(biāo)志。采用液化氣火焰加熱的方式,將補(bǔ)口處的鋼管表面預(yù)熱到約60℃(用經(jīng)過(guò)校驗(yàn)的紅外線測(cè)溫計(jì)監(jiān)測(cè)溫度,外界溫度低時(shí)可適當(dāng)提高預(yù)熱溫度)。對(duì)PE防腐層表面適當(dāng)加熱,有效加熱寬度達(dá)到150mm,表面預(yù)熱溫度到 60℃。兩邊作業(yè)人員應(yīng)同步進(jìn)行烘烤加熱作業(yè),保證兩邊的烘烤溫度同步上升,最終溫度一致。
4.涂刷底漆
按底漆操作說(shuō)明將配套環(huán)氧底凃混合均勻,如底漆溫度過(guò)低造成涂刷不便,可用烤把將底漆A組分適當(dāng)加熱。將底漆等量倒在管頂12點(diǎn)分界線兩邊,在底漆向下流淌時(shí)用刷子沿著管道周向均勻涂刷,要反復(fù)豎順,將氣泡趕盡。底漆應(yīng)均勻覆蓋補(bǔ)口部位鋼管及 PE 防腐層的整個(gè)表面。
注意:
a:涂刷應(yīng)均勻,避免局部超厚,并注意防止底漆在鋼管頂部堆積,防止鋼管底部及PE底部的底漆過(guò)薄。
b:已經(jīng)變得過(guò)于粘稠的底漆(已超過(guò)適用期的底漆)不得使用。
5. 安裝熱縮帶
5.1 熱縮帶就位
熱縮帶就位時(shí),使其在管口焊縫位置左右對(duì)稱。先對(duì)熱縮帶印有搭接線一端的熱熔膠面進(jìn)行加熱,使膠層熔化,快速將其貼在鋼管表面2點(diǎn)左右的位置,用壓輥從中間分別向兩端壓平,熱熔膠溢出。在熱縮帶搭接端外沿水平貼一根膠條;加熱另一端熱熔膠面,將端頭對(duì)準(zhǔn)搭接線標(biāo)記粘好,用壓輥從中間分別向兩端壓平。
5.2 安裝固定片
加熱固定片膠層至充分軟化后,將固定片平整地搭在熱縮帶重疊的接縫處。用壓輥反復(fù)碾壓固定片,注意壓平固定片以及兩層熱縮帶接縫處,并避免固定片上下部位的熱縮帶起皺。
5.3 熱縮帶收縮
從熱縮帶中間沿圓周方向均勻烘烤加熱,應(yīng)上下大幅度擺動(dòng)烤把,避免對(duì)某一點(diǎn)長(zhǎng)時(shí)間燒烤,防止烘烤過(guò)度。使熱縮帶中部先完成環(huán)形收縮,然后向兩側(cè)移動(dòng)烤把,使熱縮帶環(huán)形收縮向兩邊擴(kuò)展,直至熱縮帶整體完成收縮。
5.4 回火
熱縮帶整體收縮完成后,應(yīng)對(duì)熱縮帶整體再加熱 3-5分鐘進(jìn)行回火?;鼗疬^(guò)程中,熱縮帶表面溫度應(yīng)達(dá)到130℃-160℃,以約150℃為宜。可用指壓法輔助檢查熱熔膠膠化情況,以確認(rèn)熱熔膠充分熔化,保證粘結(jié)良好。
5.5 趕氣泡
回火完畢后,采用壓輥滾壓熱縮帶表面將氣泡從兩邊趕出:在滾壓熱縮帶邊沿時(shí)應(yīng)小心操作,避免邊沿部位熱熔膠過(guò)多壓出。注意滾壓的力道和手法,避免出現(xiàn)膠被趕薄太多的局部情況,尤其要注意結(jié)合部。
5.6 縫邊膠條安裝
整個(gè)收縮安裝過(guò)程完成后,在熱縮防腐層固定片兩邊位置各加熱安裝一段膠條封邊,補(bǔ)口操作完成。
6. 注意事項(xiàng)
6.1 在遇到雨雪風(fēng)沙天氣,或者風(fēng)力達(dá)到五級(jí)以上,應(yīng)采取搭棚措施,在作業(yè)棚內(nèi)進(jìn)行作業(yè);相對(duì)濕度大于85%時(shí),應(yīng)在設(shè)計(jì)或業(yè)主許可的前提下,采取加熱除濕措施,防止除銹后鋼管表面返銹,避免熱縮帶表面潮濕,并采取除銹前預(yù)熱、除銹、鋼管及PE表面預(yù)熱、涂底漆和熱縮帶安裝等工序連續(xù)作業(yè)的安裝方式。否則,應(yīng)停止熱縮帶補(bǔ)口安裝作業(yè)。
6.2 在熱縮帶安裝收縮過(guò)程中,應(yīng)注意加熱手法,用火應(yīng)均勻,避免局部烘烤過(guò)度、烤焦甚至碳化。
6.3 若環(huán)境溫度低于-5℃,應(yīng)在施工前對(duì)熱縮帶進(jìn)行保溫處理,并酌情延長(zhǎng)鋼管的預(yù)熱時(shí)間,提高預(yù)熱溫度,并延長(zhǎng)回火時(shí)間。
6.4 收縮帶安裝前,不應(yīng)將熱縮帶從包裝中取出,以免被沙石劃傷或沾灰。
